Detail produk:
|
| Nama Produk: | kotak distribusi flush mount | Bahan Pintu:: | PINGGUL/PC |
|---|---|---|---|
| Warna: | Putih | Tegangan Terukur: | 400V+/-20% |
| Nilai Saat Ini: | 55A/ 63A | Tingkat perlindungan: | IP40 |
| Dimensi jalan: | 18mm | Dimensi terminal: | 6x9mm |
| Menyoroti: | 42 Ways Single Phase MCB Box,42 Ways unit konsumen rumah tangga,6x9mm Single Phase MCB Box |
||

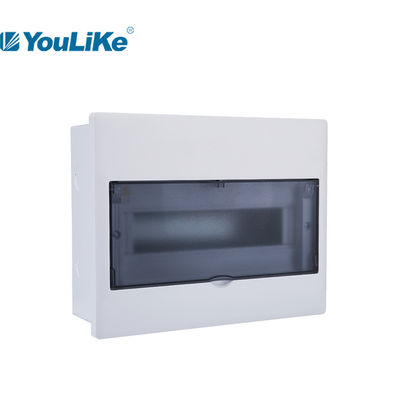

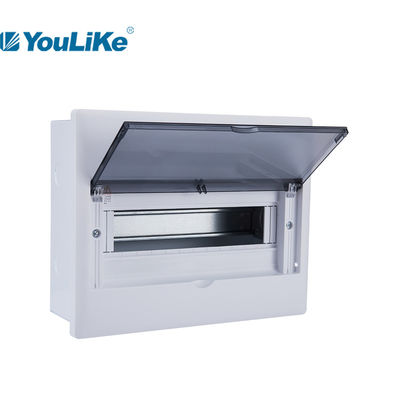

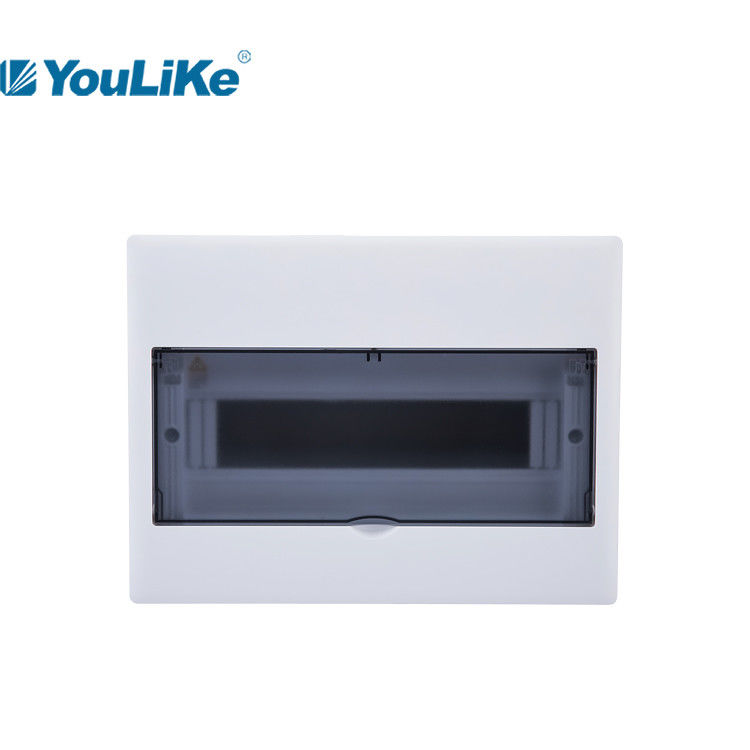

switch board Flush mount 6 cara hingga 42 cara kotak distribusi daya listrik kotak DB
Karakteristik Produk
1. Bahan kotak: baja berlapis daya
2. Bahan bingkai penutup: PINGGUL
3. Bahan pintu: HIPS (untuk pintu putih) dan bahan PC (untuk pintu transparan).
4. Semua bagian plastik tanpa penghambat api khusus dan memenuhi syarat untuk lulus uji kawat pijar pada 650℃.
5. Pastic dapat disesuaikan dengan flame retardant (grade V1 ~ V0 tergantung pada bahan yang dipilih).
Aplikasi
Seri JX digunakan untuk distribusi daya dalam ruangan terutama untuk kontrol pencahayaan untuk bangunan tempat tinggal dan komersial.
Poin Perhatian
1. Ketika kotak bawah tertanam dengan beton dan dituangkan di lokasi, kotak bawah perlu ditopang ke atas dan ke bawah, kiri dan kanan untuk mencegah kotak bawah dari deformasi.
2. Selama pemasangan dinding atas kotak bawah, dilarang memblokir lubang berulir di pelat kanan dengan mortar semen.
3. 4. Torsi bantalan maksimum sekrup pembumian pada kotak bawah adalah 20n.m.
Disarankan untuk memasang panel pendukung setelah dinding didempul.
Hasil tes bagian plastik
1. Uji kawat pijar pada 650℃.
2. Uji anti-UV (untuk mengungkapkan kinerja anti-penuaan plastik) 250 jam.
3. Uji lampu busur xenon 250 jam.
4. Uji operasi engsel 10.000 kali tanpa jeda.
Spesifikasi seri JX, Flush
| Model | Jalan | Ukuran sampul | Ukuran kotak |
Terminal |
KO | ||
| L*T*T (mm) | L*W*T*T(mm) | ukuran (mm) | pe | N | satu sisi qty | ||
| JXP-A 106 | 6 arah | 178*210*17.5(26) | 156*192*75*0.8 | 6*9 | 4 | 3 | 2 |
| JXP-A 110 | 10 arah | 250*210*17.5(26) | 228*192*75*0.8 | 6*9 | 6 | 5 | 5 |
| JXP-A 113 | 13 jalan | 304*210*17.5(26) | 282*192*75*0.8 | 6*9 | 6 | 5 | 6 |
| JXP-A 116 | 16 jalan | 358*210*17.5(26) | 336*192*75*0.8 | 6*9 | 8 | 7 | 7 |
| JXP-A 118 | 18 jalan | 394*210*17.5(26) | 372*192*75*0.8 | 6*9 | 11 | 10 | 8 |
| JXP-A 121 | 21 jalan | 448*210*17.5(26) | 426*192*75*0.8 | 6*9 | 11 | 10 | 10 |
| JXP-A 124 | 24 jalan | 524*252*17.5(26.5) | 498*230*90*1.0 | 6*9 | 11 | 12 | 10 |
| JXP-A 232 | 32 jalan | 358*405*17.5(26) | 336*380*90*0.8 | 6*9 | 13 | 15 | 7 |
| JXP-A 242 | 42 jalan | 448*405*17.5(26) | 426*380*90*0.8 | 6*9 | 16 | 17 | 10 |

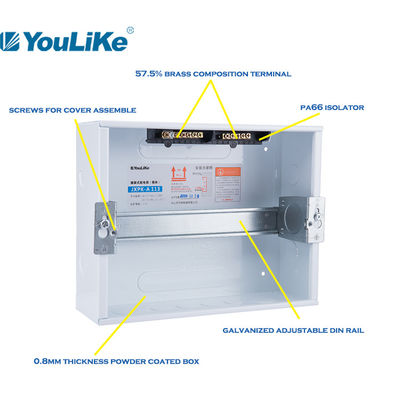

Detail Produk Demonstrasi
#1.Din rail menjadi baja galvanis, dengan fungsi penyesuaian horizontal & vertikal.
#2.Terminal kuningan (1pcs pembumian & 1pcs netral) dengan komposisi 57,5%.
#3.Baut pembumian stainless dengan label peringatan.
#4.Desain struktur yang diperkuat untuk memungkinkan kekuatan tarik yang lebih tinggi dari penutup plastik.
Sedang mengemas
| Model | Ukuran karton | Volume/ctn | Pcs/ctn | Berat yang dihitung (kg/ctn) | |
| mm | saya | berat bersih | berat kotor | ||
| JXP-A 106 | 505*200*455 | 0,0460 | 10 | ||
| JXP-A 110 | 505*275*455 | 0,0632 | 10 | 14.66 | |
| JXP-A 113 | 505*325*455 | 0,0747 | 10 | 17.10 | |
| JXP-A 116 | 505*230*385 | 0,0448 | 5 | 9.25 | |
| JXP-A 118 | 505*230*425 | 0,0494 | 5 | 10.20 | |
| JXP-A 121 | 505*230*475 | 0,0552 | 5 | 11.65 | |
| JXP-A 124 | 465*275*555 | 0,0710 | 4 | 6.70 | |
| JXP-A 232 | 460*135*420 | 0,0261 | 1 | 4.05 | |
| JXP-A 242 | 505*135*465 | 0,0317 | 1 | 4.75 | |
Kemasan karton netral Karton gaya kami
Catatan: #1.Tersedia kotak warna khusus atau kotak netral.
#2.Jika kotak warna yang disesuaikan diperlukan, ada MOQ≥1000pcs/setiap ukuran.
#3.Cetak logo khusus pada produk tersedia tanpa biaya tambahan.
