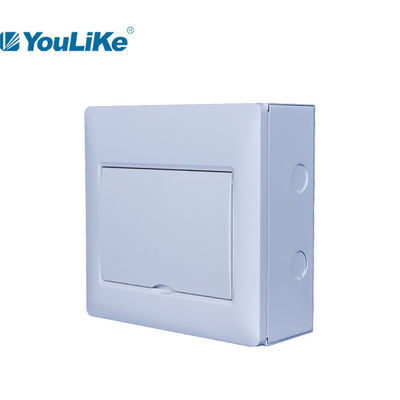

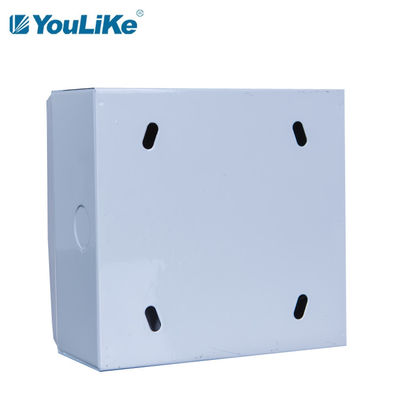

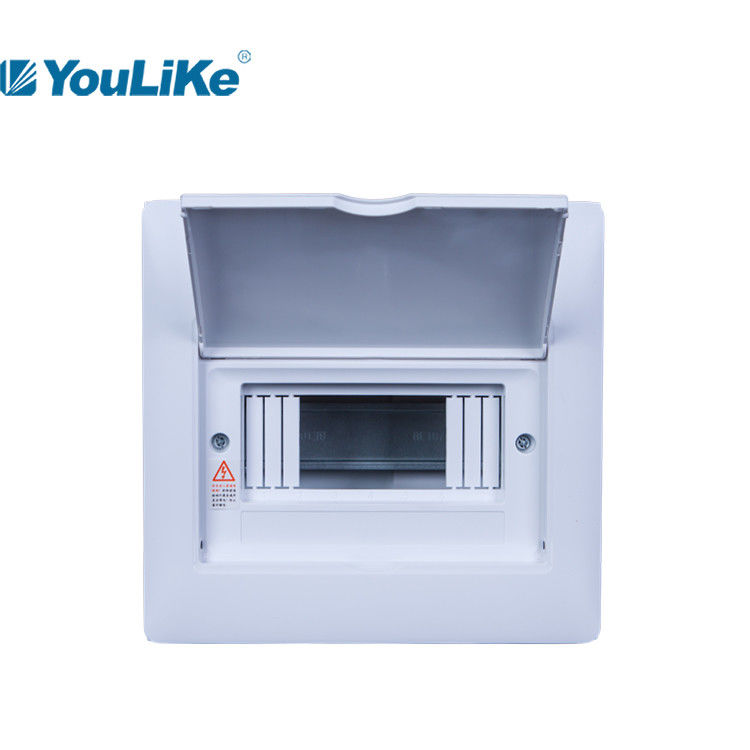

Plastik Mini Circuit Breaker Protection Level 40 Kotak Distribusi Papan Distribusi Industri
Fitur produk
1. Bahan kotak: baja berlapis bubuk
2. Bahan bingkai penutup: ABS
3. Bahan pintu: ABS + PC (pintu transparan dan pintu putih)
4. Semua bagian plastik: tanpa penghambat api khusus
5. Pastic dapat disesuaikan dengan flame retardant (grade V1 ~ V0 tergantung pada bahan yang dipilih).
Aplikasi
Seri BE digunakan untuk distribusi daya dalam ruangan terutama untuk kontrol pencahayaan untuk bangunan tempat tinggal dan komersial.
1. Din rail menjadi baja galvanis, dengan fungsi penyesuaian horizontal & vertikal.
2. Terminal kuningan (1pcs pembumian & 1pcs netral) dengan komposisi 57,5%.
3. Baut pembumian stainless dengan label peringatan.
4. Desain struktur yang diperkuat untuk memungkinkan kekuatan tarik yang lebih tinggi dari penutup plastik.
5. Pelat pegas logam logam untuk memberikan masa pakai ekstra pada engsel plastik.
Keamanan Qkualifikasi Elemen
1. Batang tembaga: konduksi halus, aman dan andal.
2. Pengkabelan: spesifikasi pengkabelan, keamanan standar.
3. Grounding: stainless steel, aman dan terpercaya.
4. Bahan baku: plastik baru, tahan lama dan indah.
5. Pintu bergerak: tidak jatuh, aman dan indah
.
Spesifikasi seri BE, Surface
| Model |
Cara |
Ukuran penutup |
Ukuran kotak |
Terminal
|
KO |
| L*T*T (mm) |
L*W*T*T(mm) |
ukuran (mm) |
pe |
n |
satu sisi qty |
| BEP-M 104 |
4 arah |
168 × 164 × 16,5 (22,0) |
168×164×80×1.0 |
6*10 |
4 |
5 |
2 |
| BEP-M 107 |
7way |
222×214×18.5(24.0) |
221×213×80×1.0 |
6*10 |
|
7 |
6 |
| BEP-M 110 |
10 arah |
276×214×18.5(24.0) |
275×213×80×1.0 |
6*10 |
8 |
7 |
7 |
| BEP-M 112 |
12 jalan |
312×214×18.5(24.0) |
311×213×80×1.0 |
6*10 |
8 |
9 |
8 |
| BEP-M 114 |
14 jalan |
348×214×18.5(24.0) |
347×213×80×1.0 |
6*10 |
11 |
10 |
9 |
| BEP-M 116 |
16 jalan |
384×214×18.5(24.0) |
383×213×80×1.0 |
6*10 |
11 |
10 |
9 |
| BEP-M 118 |
18 jalan |
420×214×18.5(24.0) |
419×213×80×1.0 |
6*10 |
13 |
12 |
10 |
| BEP-M 120 |
20 jalan |
456×214×18.5(24.0) |
455×213×80×1.0 |
6*10 |
13 |
12 |
12 |
| BEP-M 228 |
28 jalan |
351×381×19(26.5) |
350×380×95×1.2 |
6.4*12 |
16 |
15 |
9 |
| BEP-M 240 |
40 jalan |
459×381×19(26.5) |
458×380×95×1.2 |
6.4*12 |
18 |
17 |
12 |
Detail Produk Demonstrasi
Sedang mengemas
| Model |
Ukuran karton |
Volume/ctn |
Pcs/ctn |
Berat yang dihitung (kg/ctn) |
| mm |
saya |
berat bersih |
berat kotor |
| BEP-M 104 |
525*215*355 |
0,0401 |
10 |
9.58 |
|
| BEP-M 107 |
525*290*455 |
0,0693 |
10 |
14.66 |
|
| BEP-M 110 |
525*345*455 |
0,0825 |
10 |
17.10 |
|
| BEP-M 112 |
525*235*405 |
0,0450 |
5 |
9.25 |
|
| BEP-M 114 |
525*235*440 |
0,0543 |
5 |
10.20 |
|
| BEP-M 116 |
525*235*495 |
0,0611 |
5 |
11.65 |
|
| BEP-M 118 |
545*240*280 |
0,0367 |
2 |
6.70 |
|
| BEP-M 120 |
460*135*385 |
0,0239 |
1 |
3.60 |
|
| BEP-M 228 |
455*160*425 |
0,0310 |
1 |
4.05 |
|
| BEP-M 240 |
510*160*460 |
0,0376 |
1 |
4.75 |
|
Kemasan karton netral Karton gaya kami
Catatan: #1.Tersedia kotak warna khusus atau kotak netral.
#2.Jika kotak warna yang disesuaikan diperlukan, ada MOQ≥1000pcs/setiap ukuran.
#3.Cetak logo khusus pada produk tersedia tanpa biaya tambahan.
Perhatian Psalep
1. Ketika kotak bawah tertanam dengan beton dan dituangkan di lokasi, kotak bawah perlu ditopang ke atas dan ke bawah, kiri dan kanan untuk mencegah kotak bawah dari deformasi.
2. Selama pemasangan dinding atas kotak bawah, dilarang memblokir lubang berulir di pelat kanan dengan mortar semen.
3. Torsi bantalan maksimum dari sekrup pembumian pada kotak bawah adalah 20n.M.
4. Disarankan untuk memasang panel pendukung setelah dinding didempul.
