Kandang Dewan Distribusi IP30 Bersertifikat CCC, Pemasangan Dinding Kotak Meter Listrik

IP30 Green Cabinet Layanan Listrik Meteran Kabinet Kotak Distribusi Kotak Meteran Listrik

Konfigurasi Bodi Kotak

1. Jendela pembuangan panas: ada jendela pembuangan panas di bagian tengah dan atas kedua sisi kabinet.
2. Sekrup pembumian: Sekrup pembumian M6×14 disediakan di sisi kiri dari posisi panel kabinet yang sesuai.
3. Papan komponen: ruang masuk adalah papan instalasi, dan ruang pengukuran dan ruang outlet adalah batang instalasi, yang digunakan untuk memasang komponen listrik.

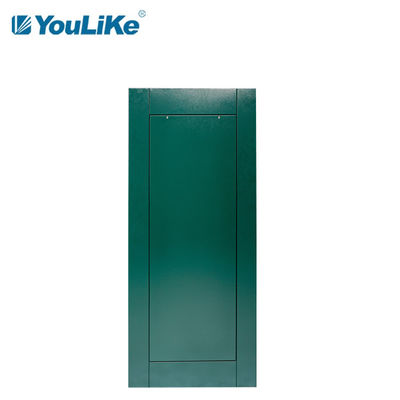

Konfigurasi Pintu

1. Kabinet: Ruang masuk dan ruang keluar memiliki tikungan tunggal di sekitar papan, dan ruang pengukuran memiliki tikungan ganda di kedua sisi papan.Ada pin baut di ujung kiri dan kanan bawah papan, dan poros M5 digunakan untuk baut.
2. Kunci: sekrup yang disegel timah digunakan di ruang masuk, kunci pengukur MS505-1 digunakan di ruang pengukuran atau kunci kode khusus untuk kabinet meteran, dan kunci bundar MS407 digunakan di ruang keluar.
3. Sekrup pembumian: Sekrup pembumian M6*14 disediakan di kiri bawah kotak.

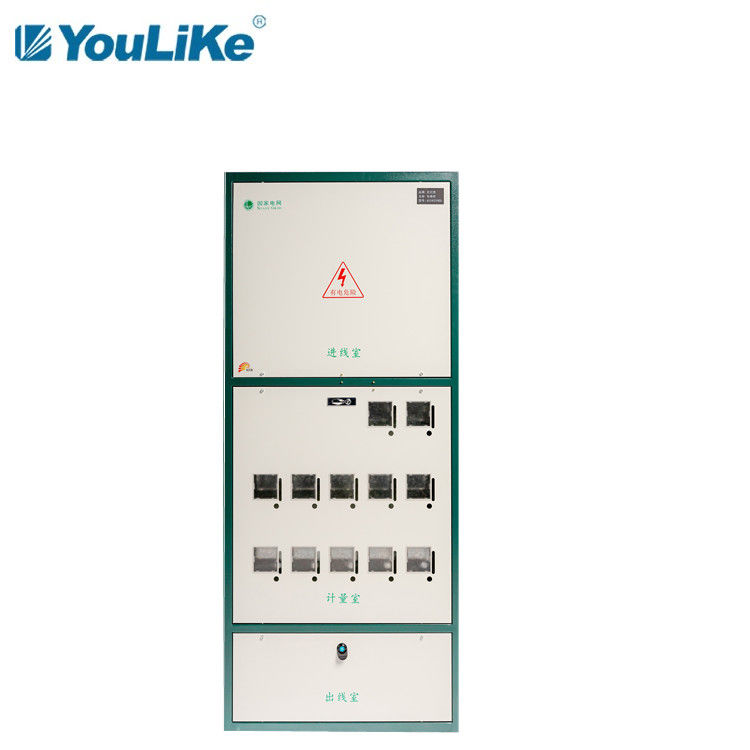

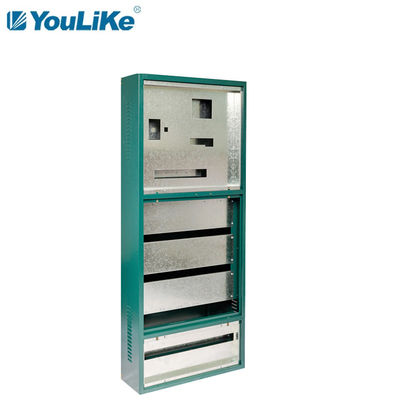

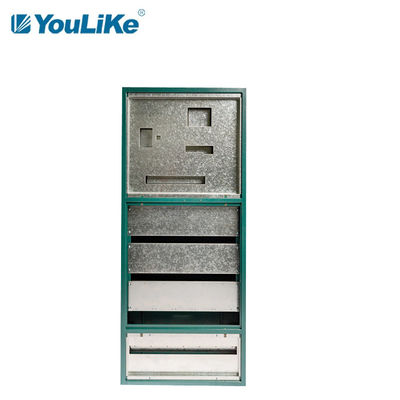

Struktur Kotak Meter Listrik

1. Struktur atas dan bawah dibagi menjadi ruang inlet, ruang metering dan ruang outlet.
2. Lubang knockout di sisi kiri dan kanan pelat atas, tidak ada lubang di bagian belakang kabinet.
3. Papan plug-in tertanam.
4. Dilengkapi dengan papan partisi bagian dalam.
5. Dengan kait aktivitas.
6. Backplane aktif.
7. Tidak ada penutup bawah.

Spesifikasi kotak distribusi dinding ke dinding seri BG10-BG

Demonstrasi Ikhtisar Perusahaan

Keterangan Instalasi

1. Semua strip instalasi ditekuk ganda.
2. Di atas adalah ukuran meteran kartu fase tunggal (gaya Nasional).
3. Untuk 10 meter ke atas, jika ruang outlet adalah sakelar kebocoran, ketinggiannya akan bertambah 200mm.
4. Bilah pemasangan untuk ruang pengukuran meter fase tunggal setinggi 175 mm, dan bilah pemasangan untuk ruang pengukuran meter tiga fase setinggi 280 mm.
