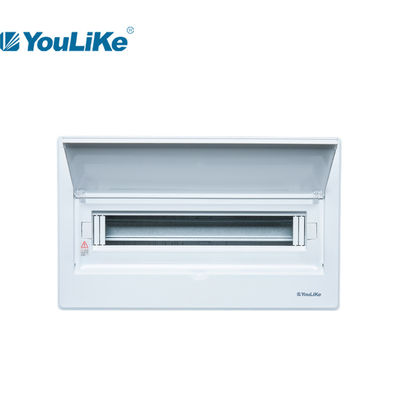

Unit Konsumen Distribusi Kandang Kualitas IP40 18 Cara Din Rail Box Untuk MCB Flush Type Single Phases
Fitur produk
1. Kotak bawah berkualitas baik, aman dan terpercaya.
2. Batang tembaga berkualitas tinggi, tahan lama.
3. Luruskan rel din dan stabilkan penyangga.
4. Sekrup stainless steel memiliki kekerasan tinggi dan sifat mekanik yang baik.
5. Engsel terpisah cukup stabil
Kontrol kualitas
1. Bahan mentah
* pelat baja dari perusahaan baja terkemuka
* plastik baru
* rantai pasokan yang stabil
2. Komponen
* sistem bumi yang aman dan terjamin
* Terminal komposisi kuningan 57,5%
* asrama multi-lipat
* 1.200+ kali engsel paten
* penjepit kawat
3. Inspeksi
*analisis bahan
* inspeksi untuk proses individu
* inspeksi produk semi-final
* inspeksi produk akhir
Poin Perhatian
1. Ketika kotak bawah tertanam dengan beton dan dituangkan di lokasi, kotak bawah perlu ditopang ke atas dan ke bawah, kiri dan kanan untuk mencegah kotak bawah dari deformasi.
2. Selama pemasangan dinding atas kotak bawah, dilarang memblokir lubang berulir di pelat kanan dengan mortar semen.
3. Torsi bantalan maksimum dari sekrup pembumian pada kotak bawah adalah 20n.M.
4. Disarankan untuk memasang panel pendukung setelah dinding didempul.
Spesifikasi seri M5, Flush
| Model |
Cara |
Ukuran penutup |
Ukuran kotak |
Terminal
|
KO |
| L*T*T (mm) |
L*W*T*T(mm) |
ukuran (mm) |
pe |
n |
satu sisi qty |
| M5-A 107 |
7way |
224*240*15.5 (27.5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-A 110 |
10 arah |
278*240*15.5(27.5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-A 112 |
12 jalan |
316*240*15.5 (27.5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-A 115 |
15 jalan |
370*260*15.5(27.5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-A 118 |
18 jalan |
424*260*15.5(27.5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-A 121 |
21 jalan |
478*260*15.5(27.5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-A 224 |
24 jalan |
335*460*19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-A 230 |
30 jalan |
375*480*18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-A 345 |
45 cara |
375*650*18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |

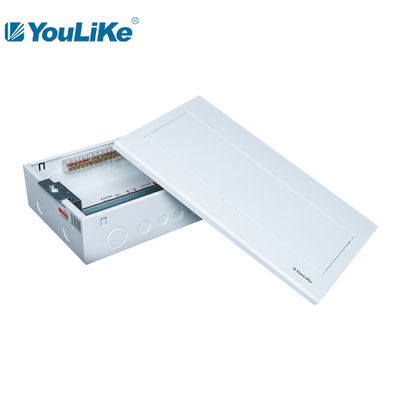

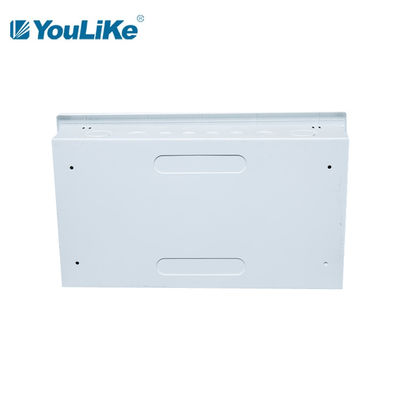

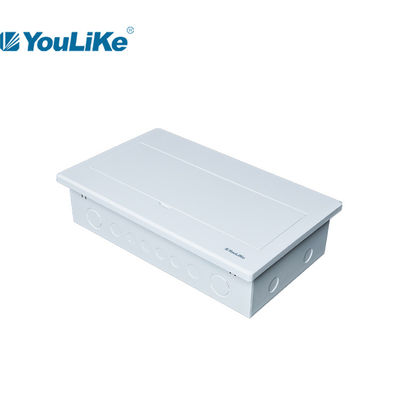

Demonstrasi Detail Produk
Sedang mengemas
| Model |
Ukuran karton |
Volume/ctn |
Pcs/ctn |
Berat yang dihitung (kg/ctn) |
| mm |
saya |
berat bersih |
berat kotor |
| M5-A 107 |
580*245*515 |
0,0732 |
10 |
9.58 |
|
| M5-A 110 |
580*300*515 |
0,0896 |
10 |
14.66 |
|
| M5-A 112 |
580*340*515 |
0.11016 |
10 |
17.10 |
|
| M5-A 115 |
580*280*400 |
0,0650 |
5 |
9.25 |
|
| M5-A 118 |
580*280*455 |
0,0739 |
5 |
10.20 |
|
| M5-A 121 |
580*280*505 |
0,0821 |
5 |
11.65 |
|
| M5-A 224 |
505*165*390 |
0,0325 |
1 |
6.70 |
|
| M5-A 230 |
525*160*425 |
0,0357 |
1 |
3.60 |
|
| M5-A 345 |
695*160*425 |
0,0473 |
1 |
4.05 |
|
Kemasan karton netral Karton gaya kami
Catatan: #1.Tersedia kotak warna khusus atau kotak netral.
#2.Jika kotak warna yang disesuaikan diperlukan, ada MOQ≥1000pcs/setiap ukuran.
#3.Cetak logo khusus pada produk tersedia tanpa biaya tambahan.
Aplikasi
Seri M5 digunakan untuk distribusi daya dalam ruangan terutama untuk kontrol pencahayaan untuk bangunan tempat tinggal dan komersial.
1. Din rail menjadi baja galvanis, dengan fungsi penyesuaian horizontal & vertikal.
2. Terminal tembaga (1pcs pembumian & 1pcs netral) dengan komposisi 6%.
3. Baut pembumian stainless dengan label peringatan.
4. Desain struktur yang diperkuat untuk memungkinkan kekuatan tarik yang lebih tinggi dari penutup plastik.
5. Klem kawat plastik dilengkapi di bawah rel din.
