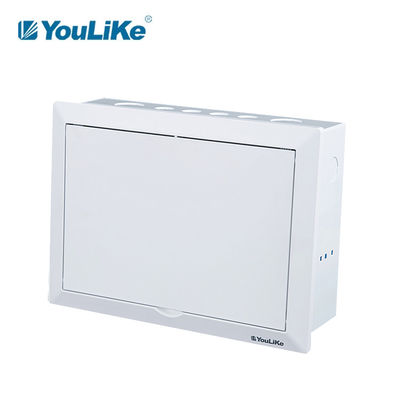

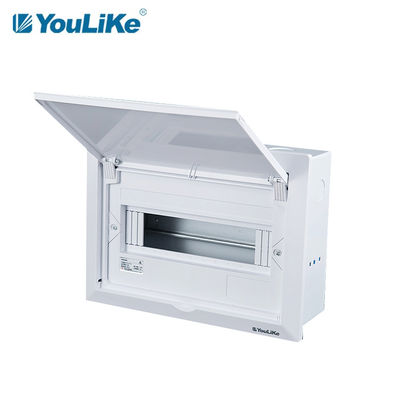

Tegangan Rendah 12 Way Flush Mounted Protection Level 40 Kotak Distribusi Daya Listrik Logam
Karakteristik Produk
1. Kotak tersedia untuk baja berlapis bubuk, 1.0mm untuk 1 & 2 baris, 1.2mm untuk 3 baris.
2. Bingkai penutup tersedia untuk bahan ABS.
3. Pintu tersedia untuk ABS, warna putih.
4. Semua bagian plastik tanpa penghambat api khusus dan memenuhi syarat untuk lulus uji kawat pijar pada 650℃.
5. Pastic dapat disesuaikan dengan flame retardant (grade V1 ~ V0 tergantung pada bahan yang dipilih).
Hasil Uji Bagian Plastik
1. Uji kawat pijar pada 650℃.
2. Uji anti-UV (untuk mengungkapkan kinerja anti-penuaan plastik) 250 jam.
3. Uji lampu busur xenon 250hrs.
4. Uji operasi engsel 10.000 kali tanpa jeda.
Tindakan Pencegahan Instalasi
1. Bila kotak bawah ditancapkan dengan beton untuk penuangan di tempat, penyangga sekeliling harus dibuat di dalam kotak bawah untuk mencegah deformasi kotak bawah.
2. Torsi bantalan maksimum dari baut pembumian pada kotak bawah adalah 18N.M.
3. Disarankan untuk memasang permukaan penyangga setelah dinding didempul.
4. Braket dipasang ke dinding untuk pemasangan.
5. Pemasangan kotak harus diarde, dan kotak tidak dilengkapi dengan pembumian.
Spesifikasi seri P5, Flush
| Model |
Cara |
Ukuran penutup |
Ukuran kotak |
Terminal
|
KO |
| L*T*T (mm) |
L*W*T*T(mm) |
ukuran (mm) |
pe |
n |
satu sisi qty |
|
P5-A 112
|
12 jalan |
312*230*15.5(31.3) |
292×210×90×1.0 |
6 × 10,4 |
8 |
7 |
6 |
|
P5-A 115
|
15 jalan |
366×240×15.5(31.3) |
346×220×90×1.0 |
6 × 10,4 |
8 |
7 |
7 |
|
P5-A 118
|
18 jalan |
420×240×15.5(31.3) |
00×220×90×1.0 |
6 × 10,4 |
11 |
10 |
9 |
|
P5-A 121
|
21 jalan |
474×240×15.5(31.3) |
454×220×90×1.0 |
6 × 10,4 |
11 |
10 |
10 |
|
P5-A 124
|
24 jalan |
528×250×15.5(31.3) |
508×230×90×1.0 |
6 × 10,4 |
13 |
12 |
10 |
|
P5-A 226
|
26 jalan |
348×400×16.5(32.8) |
328×380×90×1.0 |
6 × 10,4 |
13 |
12 |
6 |
|
P5-A 232
|
32 jalan |
402×400×16.5(32.8) |
382×380×90×1.0 |
6,4 × 12 |
16 |
15 |
7 |
|
P5-A 242
|
42 jalan |
492 × 400 × 16,5 (32,8) |
472×380×90×1.0 |
6,4 × 12 |
18 |
17 |
10 |
|
P5-A 354
|
54cara |
448×604×17(33,5) |
424×580×100×1.2 |
6,4 × 12 |
2*13 |
2*12 |
9 |
Demonstrasi Ikhtisar Perusahaan
Aplikasi
Seri P5 terutama digunakan untuk kontrol pencahayaan dalam ruangan untuk bangunan perumahan dan komersial.

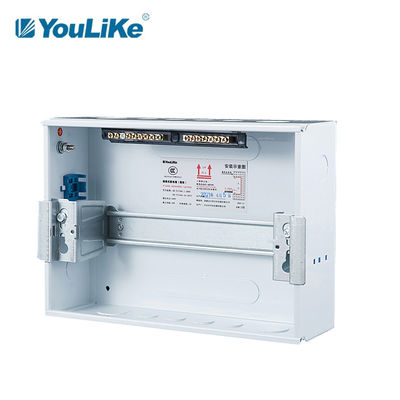

1. Din rail menjadi baja galvanis, dengan fungsi penyesuaian horizontal & vertikal.
2. Terminal tembaga (1pcs pembumian & 1pcs netral) dengan komposisi 6%.
3. Baut pembumian stainless dengan label peringatan.
4. Desain struktur yang diperkuat untuk memungkinkan kekuatan tarik yang lebih tinggi dari penutup plastik.
5. Klem kawat plastik dilengkapi di bawah rel din.
Sedang mengemas
| Model |
Ukuran karton |
Volume/ctn |
Pcs/ctn |
Berat yang dihitung (kg/ctn) |
| mm |
saya |
berat bersih |
berat kotor |
| P5-A 112 |
655×300×385 |
0,0756 |
10 |
17.10 |
|
| P5-A 115 |
655 × 310 × 440 |
0,0893 |
5 |
9.25 |
|
| P5-A 118 |
655 × 310 × 495 |
0.1005 |
5 |
10.20 |
|
| P5-A 121 |
655 × 310 × 545 |
0,1106 |
5 |
11.65 |
|
| P5-A 124 |
655 × 320 × 600 |
0.1257 |
|
12.40 |
|
| P5-A 226 |
460 × 135 × 415 |
0,0257 |
|
5.40 |
|
| P5-A 232 |
460 × 135 × 470 |
0,0291 |
1 |
6.70 |
|
| P5-A 242 |
550×135×465 |
0,0345 |
1 |
3.60 |
|
| P5-A 354 |
665×155×515 |
0,0530 |
1 |
4.05 |
|
Kemasan karton netral Karton gaya kami
Catatan: #1.Tersedia kotak warna khusus atau kotak netral.
#2.Jika kotak warna yang disesuaikan diperlukan, ada MOQ≥1000pcs/setiap ukuran.
#3.Cetak logo khusus pada produk tersedia tanpa biaya tambahan.
